La Pharmavalve es una válvula de diafragma de tipo radial, de accionamiento manual o neumático diseñada para procesos críticos donde no se admiten posibles contaminaciones, espacios muertos o cualquier tipo de fuga. Esto la hace muy adecuada para procesos higiénicos y asépticos en la industria farmacéutica, bio-farmacéutica y salas blancas.
PharmaValve Válvula de Diafragma Radial
PharmaValve Válvula de Diafragma Radial
Solicitar información
PharmaValve Válvula de Diafragma Radial
Solicitar información
PharmaValve Válvula de Diafragma Radial
Principio de funcionamiento
La válvula Pharmavalve combina la tecnología de la válvula de pistón tradicional con la seguridad aséptica de la válvula de diafragma.
Con el movimiento axial del pistón el diafragma se ajusta al cuerpo permitiendo el cierre o apertura de la válvula. El pistón de la válvula se encuentra alojado justamente en el interior del diafragma.
El diafragma proporciona una doble estanqueidad a la válvula y esto la hace una válvula más higiénica y segura.
Diseño y características
Diseño higiénico según las especificaciones EHEDG.
Total drenabilidad.
Diseño de la válvula sin zonas muertas.
Fácil limpieza.
Fácil montaje/desmontaje y cambio del diafragma (el actuador
o el bonete están unidos al cuerpo mediante abrazadera clamp).
Larga durabilidad del diafragma.
Fácil montaje de manifolds.
Trazabilidad de componentes.
Aptas para procesos CIP/SIP.
Conexiones estándar en clamp OD.
Materiales
Piezas en contacto con el producto: AISI 316L
Diafragma: Silicona (componentes según FDA 177.2600 y USP clase VI)
Acabado superficial interno: Ra ≤ 0,5 µm, pulido espejo
Acabado superficial externo: Satinado
Opciones
Actuador neumático: simple efecto (normalmente cerrado) o doble efecto.
Diafragma en EPDM o PTFE (excepto tamaño ½”).
Diferentes configuraciones del cuerpo.

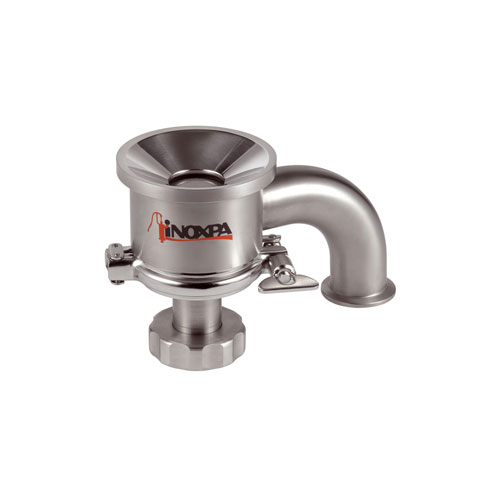

Válvula de fondo de tanque.
Posibilidad de instalar 1 o 2 detectores inductivos de posición.
Posibilidad de pilotaje con electro-válvulas externas.
Conexiones soldar en pulgadas.
Certificados de material y rugosidad.
Documentos
Ficha técnica (4)
Manual de instrucciones (4)
Principio de funcionamiento
La válvula Pharmavalve combina la tecnología de la válvula de pistón tradicional con la seguridad aséptica de la válvula de diafragma.
Con el movimiento axial del pistón el diafragma se ajusta al cuerpo permitiendo el cierre o apertura de la válvula. El pistón de la válvula se encuentra alojado justamente en el interior del diafragma.
El diafragma proporciona una doble estanqueidad a la válvula y esto la hace una válvula más higiénica y segura.
Materiales and Opciones
Piezas en contacto con el producto: AISI 316L
Diafragma: Silicona (componentes según FDA 177.2600 y USP clase VI)
Acabado superficial interno: Ra ≤ 0,5 µm, pulido espejo
Acabado superficial externo: Satinado
Actuador neumático: simple efecto (normalmente cerrado) o doble efecto.
Diafragma en EPDM o PTFE (excepto tamaño ½”).
Diferentes configuraciones del cuerpo.
Válvula de fondo de tanque.
Posibilidad de instalar 1 o 2 detectores inductivos de posición.
Posibilidad de pilotaje con electro-válvulas externas.
Conexiones soldar en pulgadas.
Certificados de material y rugosidad.
