4800 Válvula de Mariposa

4800 Válvula de Mariposa

Solicitar información

4800 Válvula de Mariposa

Las válvulas de mariposa, de accionamiento manual o automático, se pueden utilizar en la mayoría de aplicaciones de productos líquidos en las industrias alimentaria, farmacéutica y química.

Solicitar información

4800 Válvula de Mariposa

Principio de funcionamiento

La válvula de mariposa puede ser accionada automáticamente mediante un actuador o manualmente con la maneta.
La maneta bloquea la válvula en la posición de "abierto" o "cerrado" aunque también existen otras versiones con posiciones intermedias.
El actuador transforma el movimiento axial del pistón en un movimiento rotativo de 90º, que transmite a la mariposa.

Diseño y características

Diseño compacto y robusto.
Maneta multiposición estándar hasta DN 100/4”.
Maneta dos posiciones estándar para tamaños superiores a DN 100/4".
Varios modelos de maneta y accionamientos neumáticos o eléctricos fácilmente intercambiables.
Baja pérdida de carga.
Laterales intercambiables con cualquier tipo de conexión.
Conexiones DIN 11850.
Trazabilidad de componentes.

Materiales

Mariposa y laterales: AISI 316L (forjados)
Maneta: AISI 304 / PP
Otras piezas de acero: AISI 304
Junta: EPDM según FDA 177.2600
Acabado superficial interno: Ra ≤ 0,8 µm
Acabado superficial externo: Mecanizado

Opciones

Válvula en AISI 304.
Juntas en NBR, VMQ o FPM.
Conexiones Clamp, SMS, RJT, FIL-IDF, etc.
Maneta multiposición de dos tamaños.
Maneta dos posiciones, palanca, micrométrica, con candado, etc.
Actuador neumático de simple y doble efecto, de diferentes tamaños según el par de maniobra de la válvula, o actuador eléctrico.
Posicionador electroneumático.
Detectores de posición inductivos.

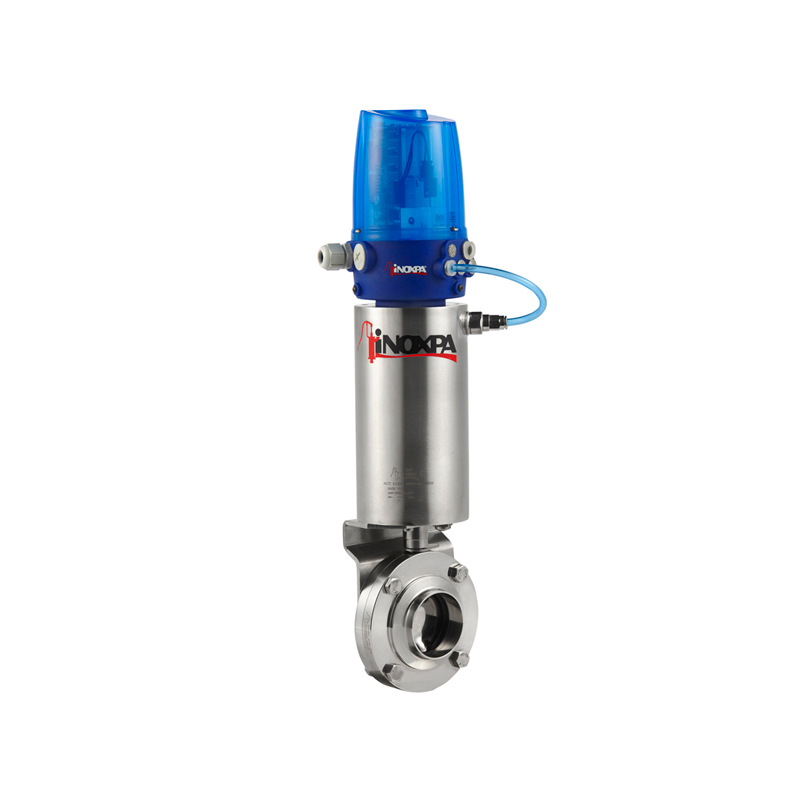

Cabezal de control C-TOP (detectores de posición inductivos o microinterruptores).
Disponible en versión ATEX.

Documentos

Principio de funcionamiento

La válvula de mariposa puede ser accionada automáticamente mediante un actuador o manualmente con la maneta.
La maneta bloquea la válvula en la posición de "abierto" o "cerrado" aunque también existen otras versiones con posiciones intermedias.
El actuador transforma el movimiento axial del pistón en un movimiento rotativo de 90º, que transmite a la mariposa.

Materiales and Opciones

Mariposa y laterales: AISI 316L (forjados)
Maneta: AISI 304 / PP
Otras piezas de acero: AISI 304
Junta: EPDM según FDA 177.2600
Acabado superficial interno: Ra ≤ 0,8 µm
Acabado superficial externo: Mecanizado

Válvula en AISI 304.
Juntas en NBR, VMQ o FPM.
Conexiones Clamp, SMS, RJT, FIL-IDF, etc.
Maneta multiposición de dos tamaños.
Maneta dos posiciones, palanca, micrométrica, con candado, etc.
Actuador neumático de simple y doble efecto, de diferentes tamaños según el par de maniobra de la válvula, o actuador eléctrico.
Posicionador electroneumático.
Detectores de posición inductivos.
Cabezal de control C-TOP (detectores de posición inductivos o microinterruptores).
Disponible en versión ATEX.

Documentos
Documento № FT.V.Mariposa 4800.3_ES
Título Válvula de Mariposa 4800
Tipo de archivo .pdf
Resumen Las válvulas de mariposa, de accionamiento manual o automático, se pueden utilizar en la mayoría de aplicaciones de productos líquidos en las industrias alimentaria, farmacéutica y química.
    Download
  • E-mail
Documento № FT.Butterfly valve 4800.3_EN
Título Butterfly Valve 4800
Tipo de archivo .pdf
Resumen Butterfly valves, whether manually or automatically operated, can be used in most liquid product applications in the food-processing, pharmaceutical and chemical industries.
    Download
  • E-mail
Documento № FT.Butterfly valve 4800.3_USA
Título Butterfly Valve 4800
Tipo de archivo .pdf
Resumen Butterfly valves, whether manually or automatically operated, can be used in most liquid product applications in the food-processing, pharmaceutical and chemical industries.
    Download
  • E-mail
Documento № FT.Vanne Papillon 4800.3_FR
Título Vanne Papillon 4800
Tipo de archivo .pdf
Resumen La vanne papillon, manuelle ou automatique peut être utilisée dans la plupart des applications de produits liquides dans les industries alimentaire, pharmaceutique et chimique.
    Download
  • E-mail
Documento № FT.Valvola a Farfalla 4800.3_ IT
Título Valvola a Farfalla 4800
Tipo de archivo .pdf
Resumen Le valvole a farfalla, ad azionamento manuale o automatico, si possono utilizzare nella maggior parte delle applicazioni di prodotti liquidi nelle industrie alimentari, farmaceutiche e chimiche.
    Download
  • E-mail
Documento № FT.Scheibenventil 4800.3_DE
Título Scheibenventil 4800
Tipo de archivo .pdf
Resumen Manuell oder automatisch angetriebene Scheibenventile werden in den meisten Fluidprozessen in der Lebensmittel, der pharmazeutischen und der chemischen Industrie eingesetzt.
    Download
  • E-mail
Documento № FT.Butterflyventil 4800.3_DA
Título Butterflyventil 4800
Tipo de archivo .pdf
Resumen Butterflyventiler, enten manuelle eller automatiske, kan anvendes i de fleste flydende processer indenfor føde- og drikkevare industrien samt farmaceutisk og kemisk industri.
    Download
  • E-mail
Documento № FT.Butterfly valve 4800.3_FI
Título Läppäventtiilit 4800
Tipo de archivo .pdf
Resumen Venttiili voidaan varustaa erilaisilla käsihahvoilla tai toimilaitteilla. Pääasialliset käyttökohteet ovat elintarvike-, lääke- ja kemianteollisuus
    Download
  • E-mail
Documento № FT.Butterfly valve 4800.3_RU
Título Затвор Дисковый 4800
Tipo de archivo .pdf
Resumen Дисковые затворы ручного или автоматического управления широко используются в приложениях пищевой, косметической, фармацевтической и химической промышленностей.
    Download
  • E-mail
Documento № FT.Butterfly valve 4800.3_CN
Título 焊接式蝶阀
Tipo de archivo .pdf
Resumen 关于蝶阀, 无论是手动控制还是气动控制,都能应用在食品加工、制药和化 工等绝大部分液态产品的应用中。
    Download
  • E-mail
Documento № 10.001.30.00ES_revH
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE MARIPOSA 4800
Tipo de archivo .pdf
    Download
  • E-mail
Documento № 10.001.30.01ES
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE MARIPOSA 4800 - ANEXO ATEX
Tipo de archivo .pdf
    Download
  • E-mail
Documento № 10.001.30.00EN_revH
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS BUTTERFLY VALVE 4800
Tipo de archivo .pdf
    Download
  • E-mail
Documento № 10.001.30.01EN
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS BUTTERFLY VALVE 4800 - ANNEX ATEX
Tipo de archivo .pdf
    Download
  • E-mail
Documento № 10.001.30.00FR_revH
Título INSTRUCTIONS D’INSTALLATION, DE SERVICE ET DE MAINTENANCE VANNE PAPILLON 4800
Tipo de archivo .pdf
    Download
  • E-mail
Documento № 10.001.30.01FR
Título INSTRUCTIONS D’INSTALLATION, DE SERVICE ET DE MAINTENANCE VANNE PAPILLON 4800 - ANNEXE ATEX
Tipo de archivo .pdf
    Download
  • E-mail
Documento № 10.001.30.00IT_revG
Título ISTRUZIONI D’INSTALLAZIONE, USO E MANUTENZIONE VALVOLA A FARFALLA 4800
Tipo de archivo .pdf
    Download
  • E-mail
Documento № 10.001.30.00PT_revG
Título INSTRUÇÕES DE INSTALAÇÃO, SERVIÇO E MANUTENÇÃO VÁLVULA DE BORBOLETA
Tipo de archivo .pdf
    Download
  • E-mail
Documento № 10.001.30.00DE_revG
Título INSTALLATIONSANLEITUNG, SERVICE UND INSTANDHALTUNG SCHEIBENVENTIL 4800
Tipo de archivo .pdf
    Download
  • E-mail
Documento № 10.001.30.00RU_revG
Título ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ДИСКОВЫЙ ЗАТВОР
Tipo de archivo .pdf
    Download
  • E-mail
Documento № C.V48.ES_EN-FR-0215
Título Válvula Mariposa, Butterfly Valve, Vanne Papillon
Tipo de archivo .pdf
    Download
  • E-mail
